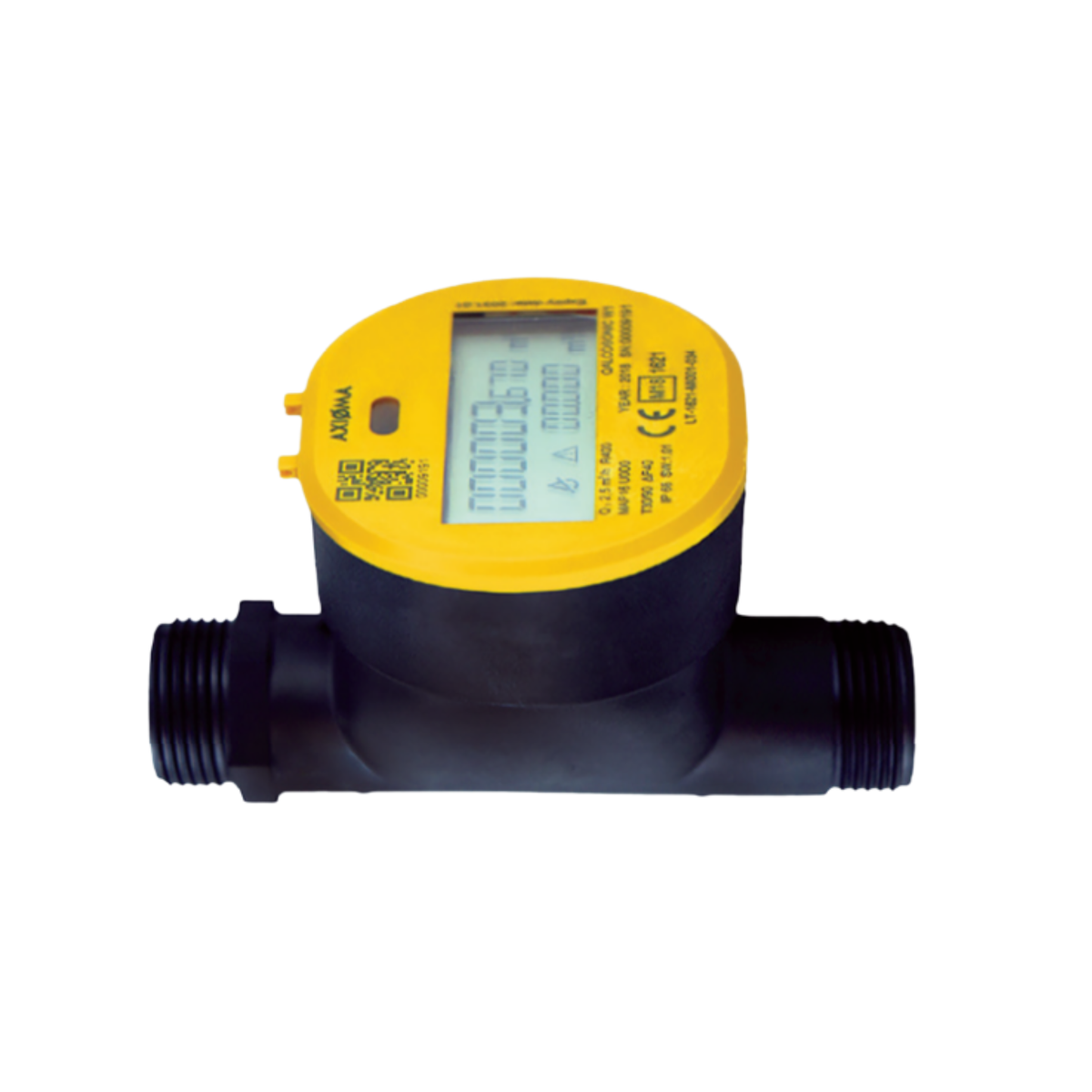

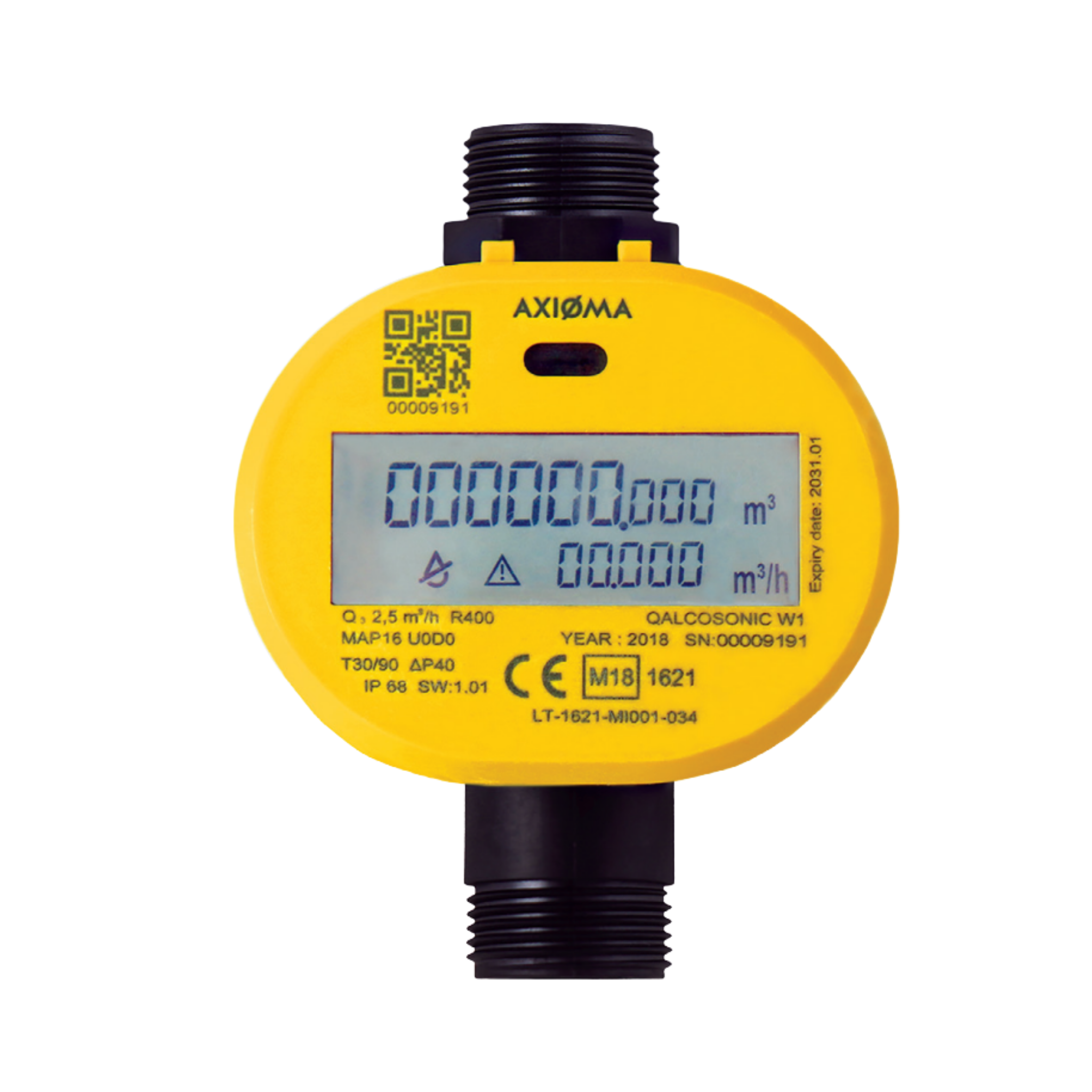

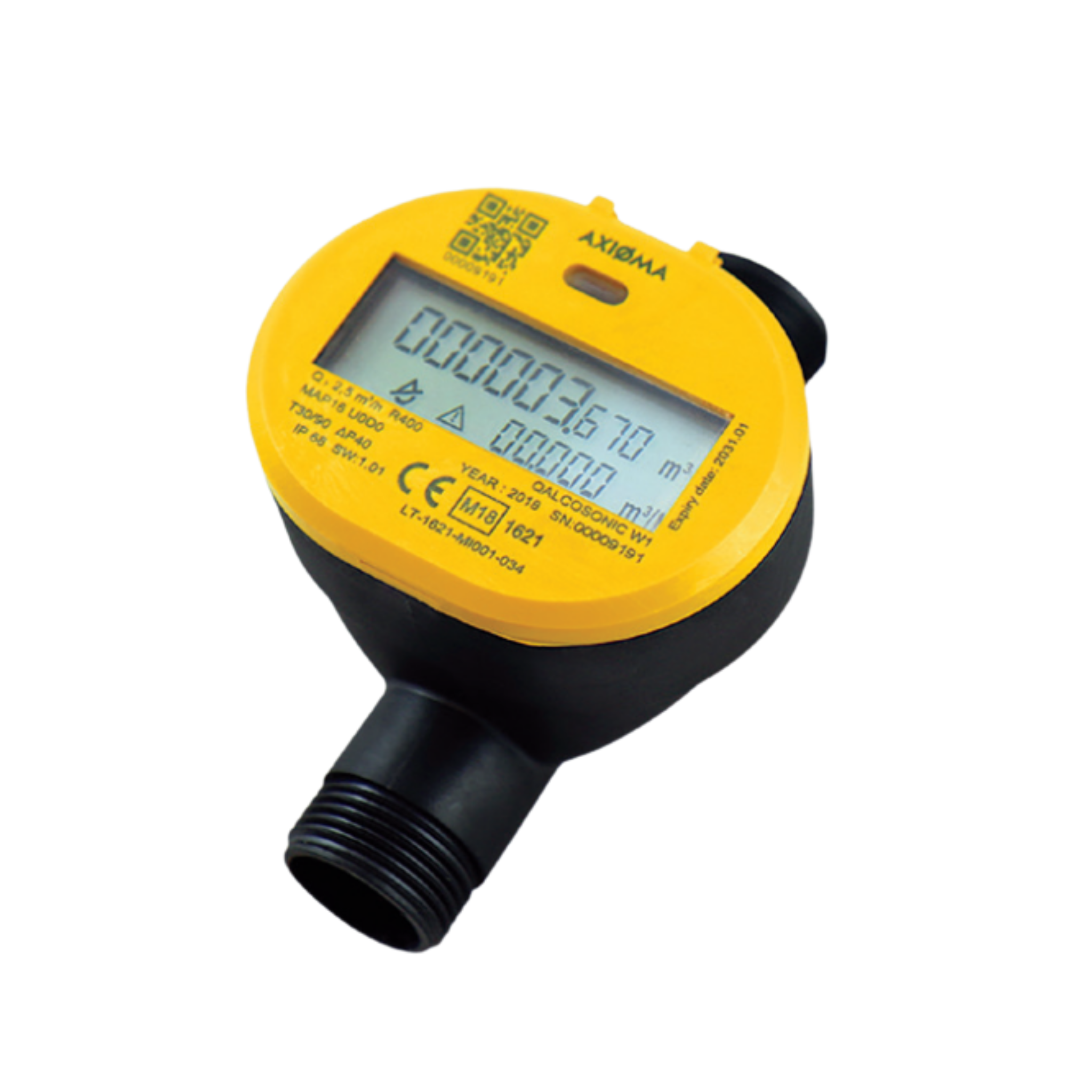

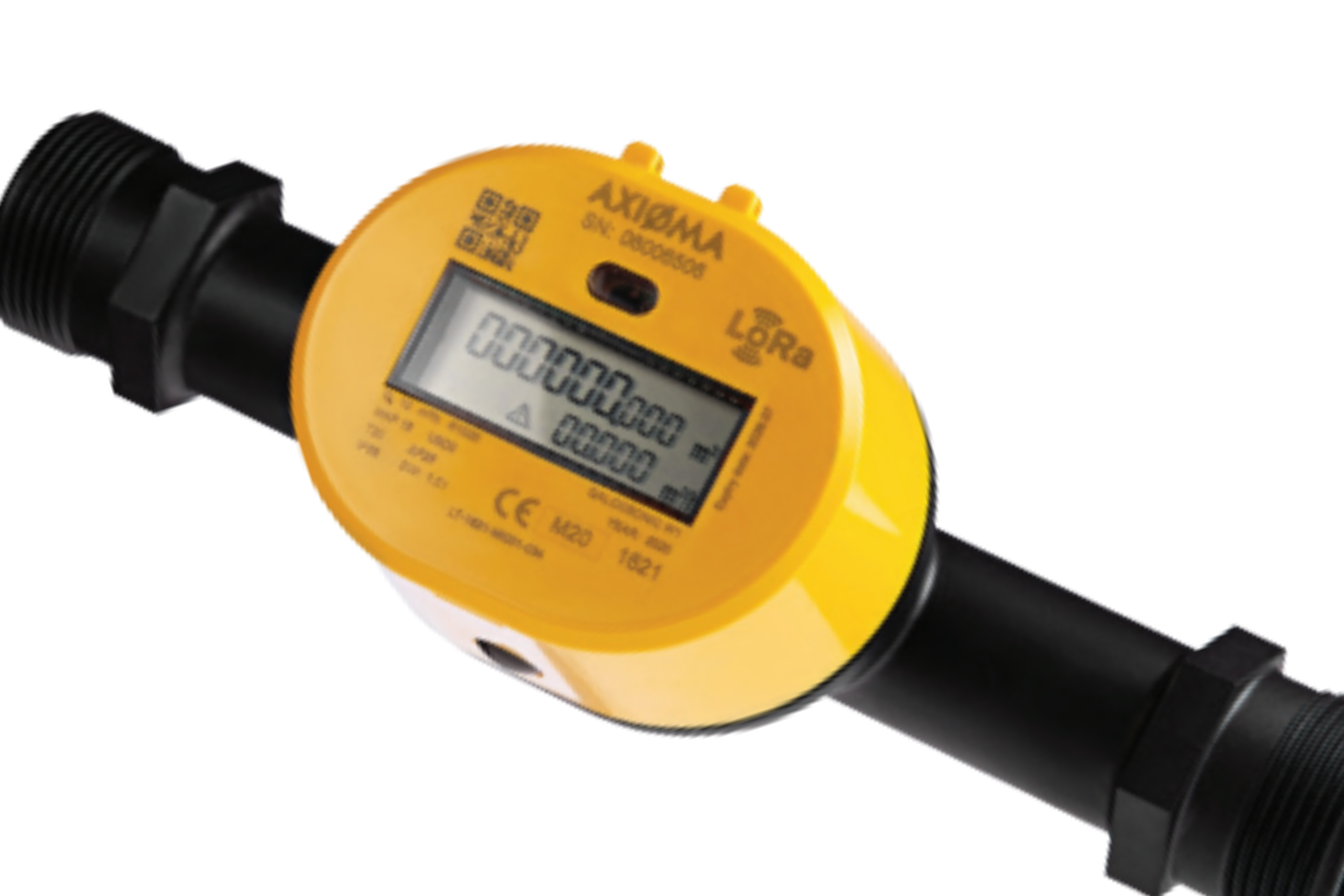

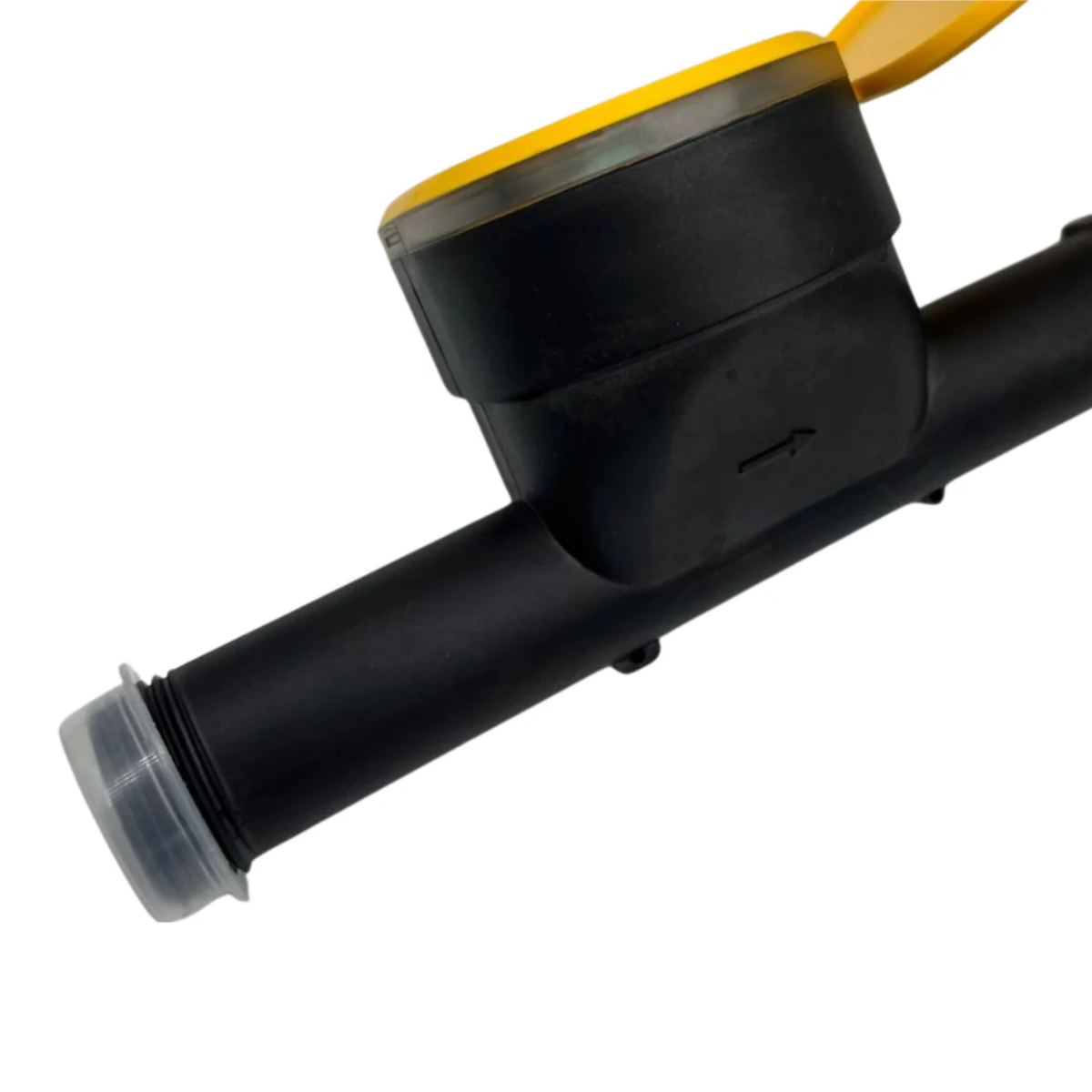

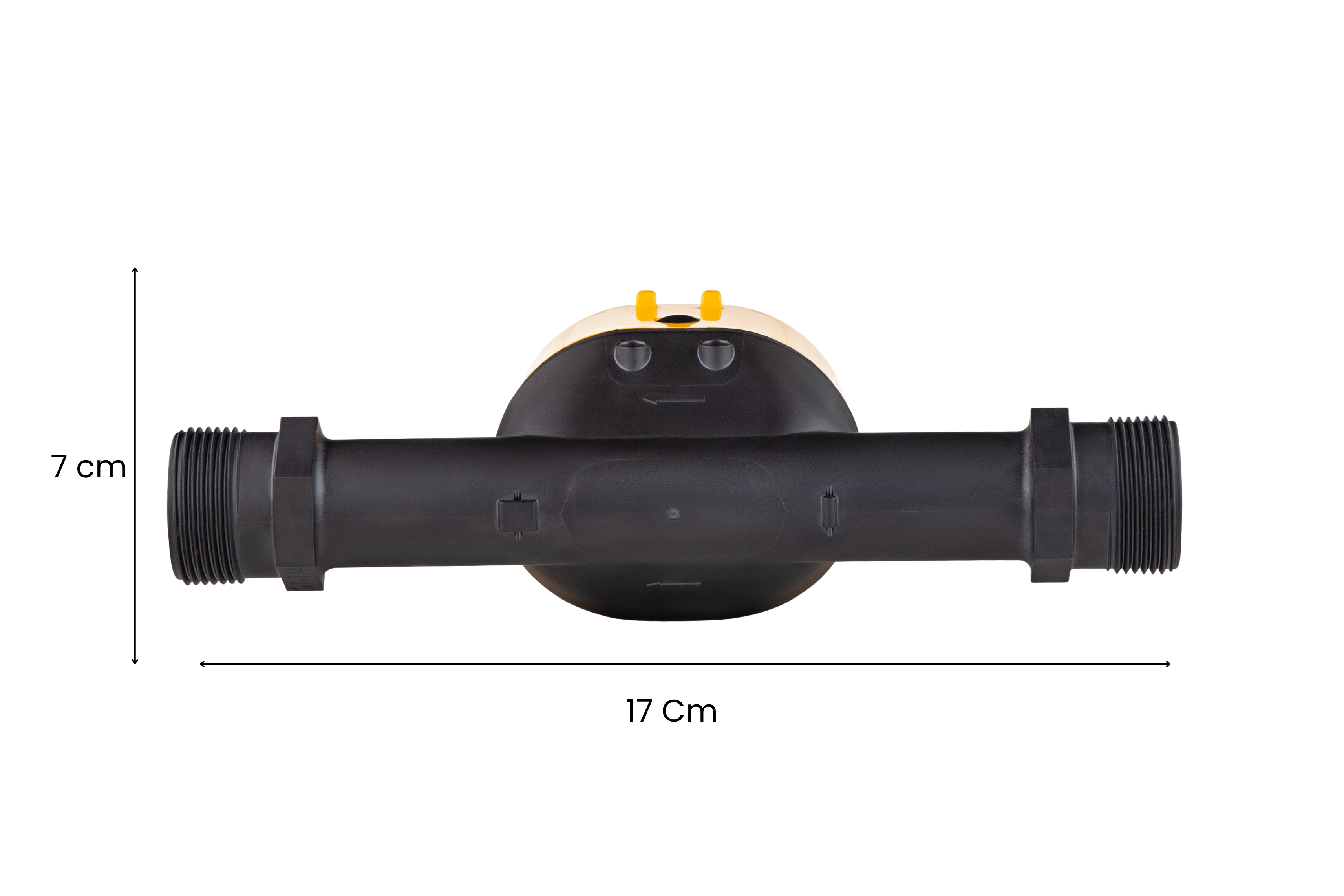

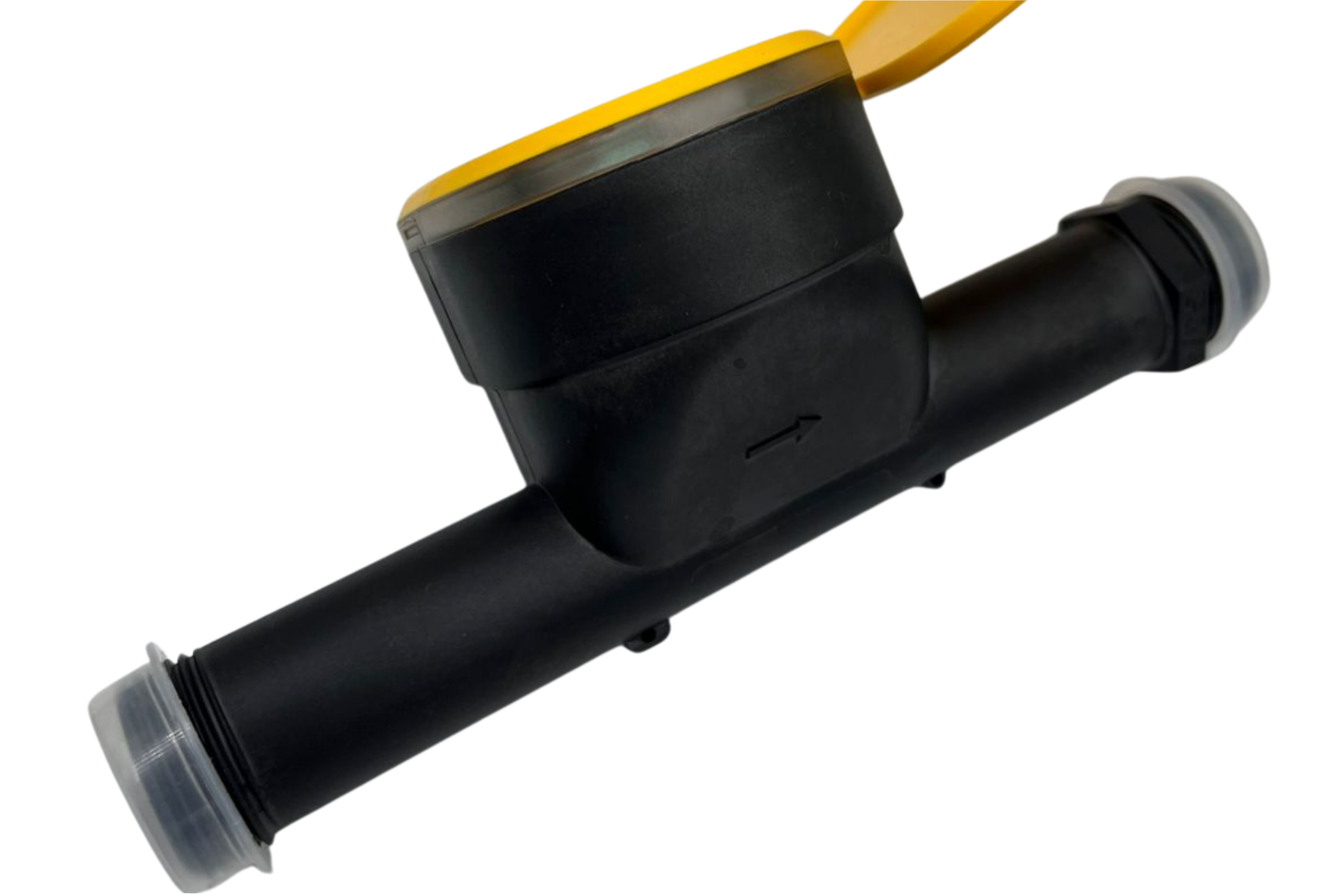

Medidor Ultrasónico Nereus 1/2" R800 (QALCOSONIC W1)

El medidor de agua ultrasónico QALCOSONIC W1 está diseñado para la medición precisa del consumo de agua en viviendas, edificios de apartamentos y pequeños locales comerciales, donde la sensibilidad a bajo caudal es importante.
• Método estático de medición de caudal, sin partes móviles.
• Muy alta exactitud de medición.
• Elimina desviaciones de medición causadas por arena, partículas en suspensión o bolsas de aire.
• Estabilidad y fiabilidad de la medición a largo plazo.

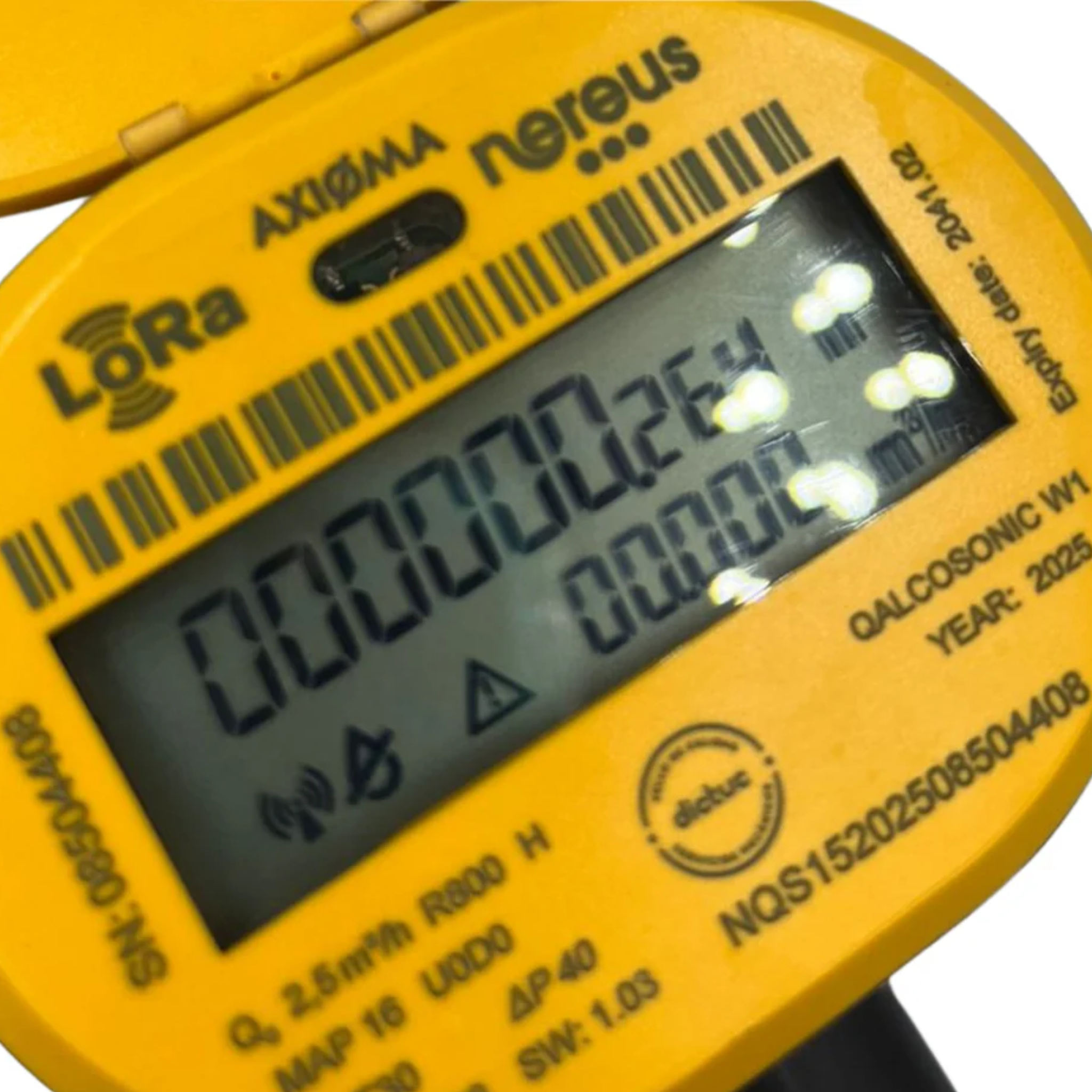

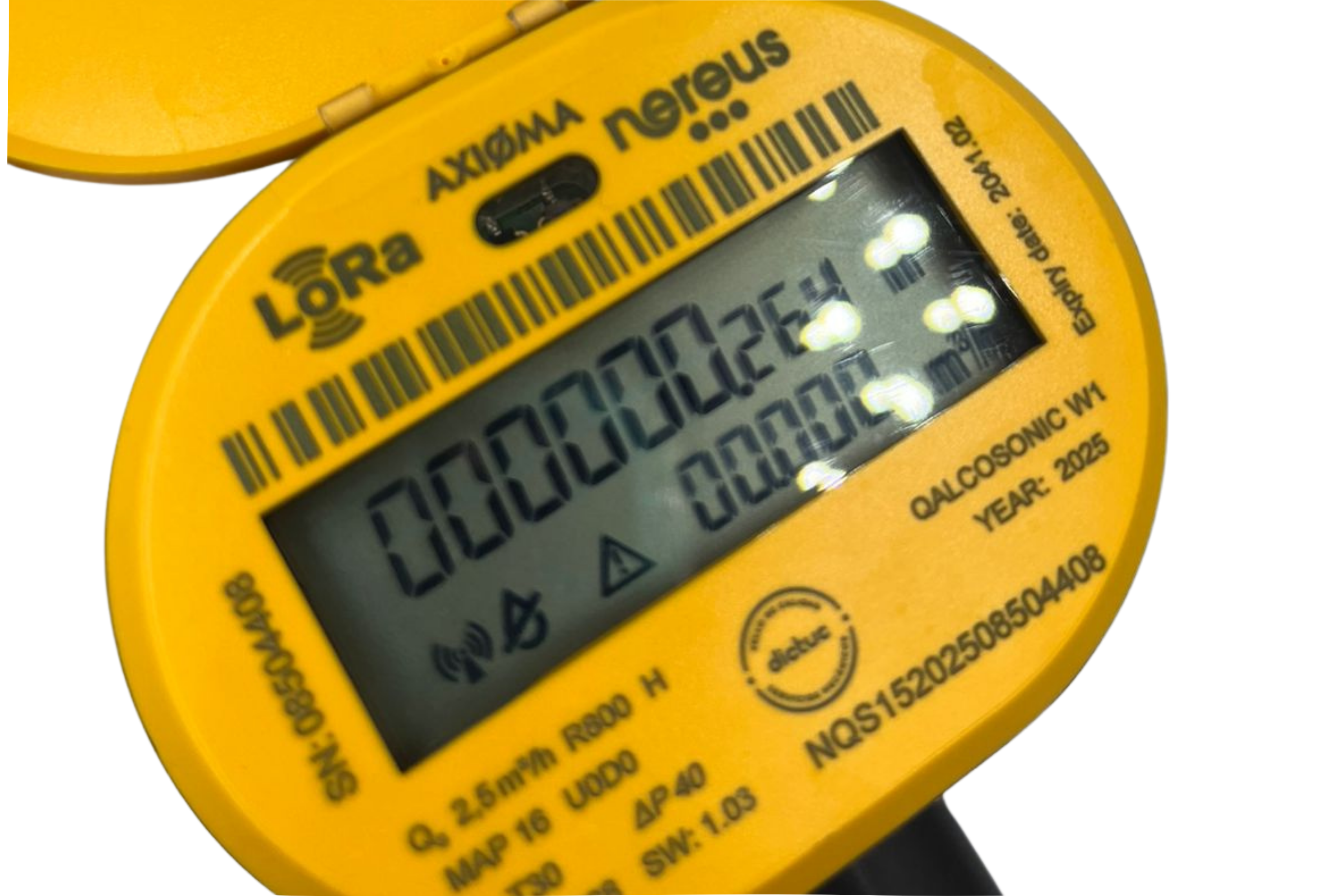

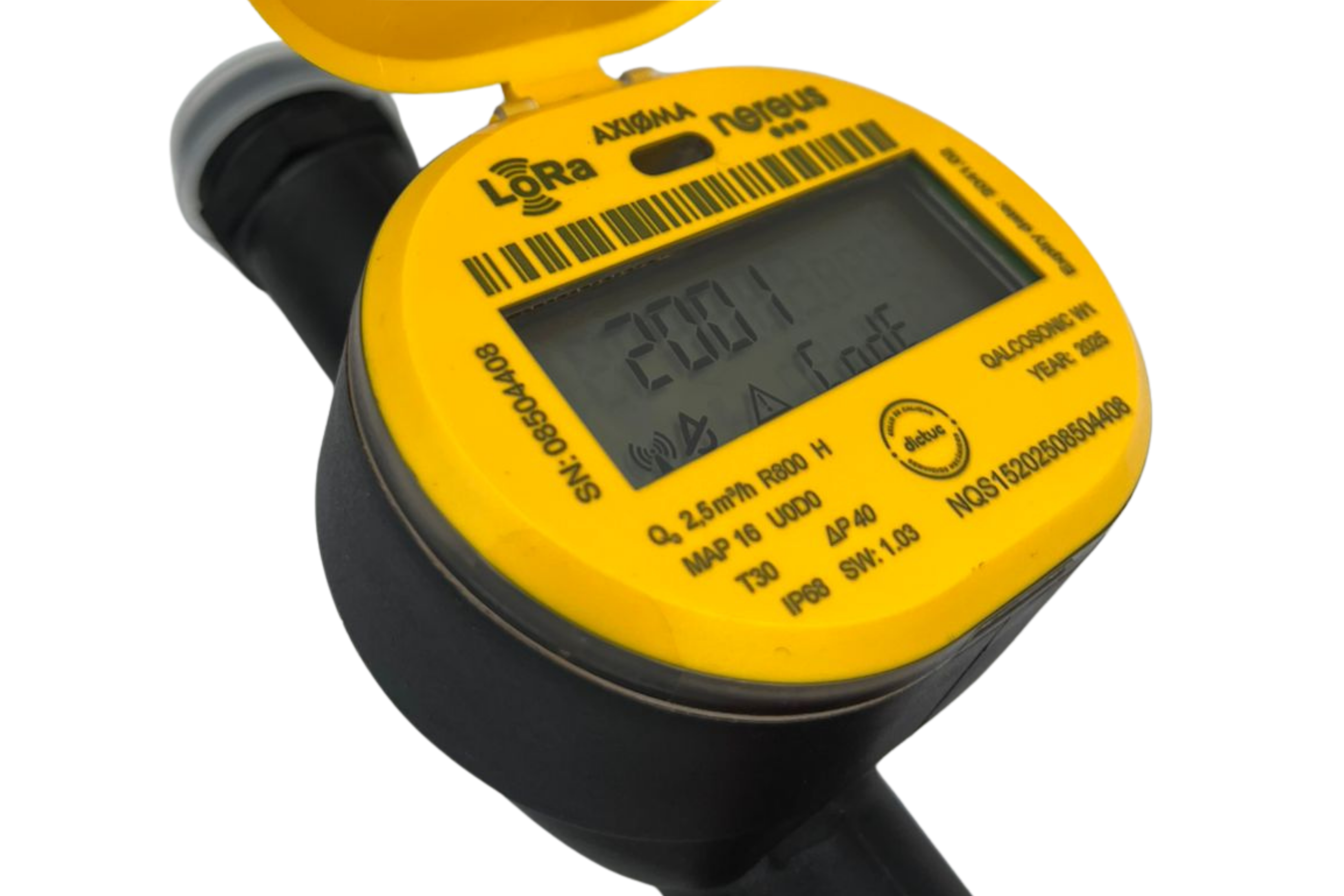

• LCD multilínea de 9 dígitos. Indica volumen total y caudal instantáneo.
• Listo para AMI con tecnologías LoRaWAN y NFC.

AMI listo

• Comunicación LoRaWAN integrada, banda US902–928 MHz.
• Interfaz NFC.

Parametrización del medidor

Las interfaces NFC y óptica están integradas en el panel superior del medidor. Pueden emplearse para la lectura de datos y la parametrización del equipo.

Aprobaciones

• NSF/ANSI/CAN 61
• FCC parte 15C
• NTEP (opcional)

Características técnicas

• Clase de temperatura T30, T50, T30/90, T90
• Flujo nominal 1,6/2,5/4,0 m3
/h
• Amplio rango de medición
Q3/Q1 = R 250/315/400/800 (opcional)
• No se requieren secciones rectas
• Instalación en cualquier posición
• No mide aire
• Clase de entorno E2/M1
• Clase de protección IP68
• Presión nominal PN16
• Registro de archivo de medición
• No requiere mantenimiento, duración
de la batería > 16 años
• Medición de flujo bidireccional
• Indicación de dirección de flujo

Registrador de datos – valores históricos

Se almacenan en memoria interna valores horarios, diarios y mensuales de los parámetros medidos.

Interfaces AMI

(LoRaWAN integrado y NFC, ver “AMI listo”)

Indicaciones y alarmas en LCD

Múltiples alarmas y eventos, incluyendo:
• Indicación de dirección del flujo.
• Indicación de nivel de batería.
• Fuga (leakage).
• Rotura (burst).
• Contraflujo (backflow).
• Tubería vacía (empty pipe).
• Comunicación de radio.
• Indicación de advertencia.
• Advertencia de baja temperatura.

Datos técnicos

• Tamaños del sensor de caudal: ¾" × 7½" / 1" × 10¾" / 1½" × 12⅝" *
• Exactitud del medidor nuevo dentro de:
– ±1,5 % en el rango de caudal normal.
– ±3,0 % desde el rango bajo extendido hasta el caudal mínimo.
• Temperatura del fluido medida: 33…194 °F / 33…150 °C (para la versión NTEP).
– Según AWWA C715-18, la exactitud se mantiene con temperaturas del agua hasta 80 °F (+27 °C).
• Temperatura de almacenamiento (sensor vacío): –13…158 °F (–25…70 °C).
• IP: IP68.
• Instalación: interior o exterior.
• Batería: litio tionil cloruro de 3,6 V; no reemplazable; hasta 16 años de vida * (según configuración).

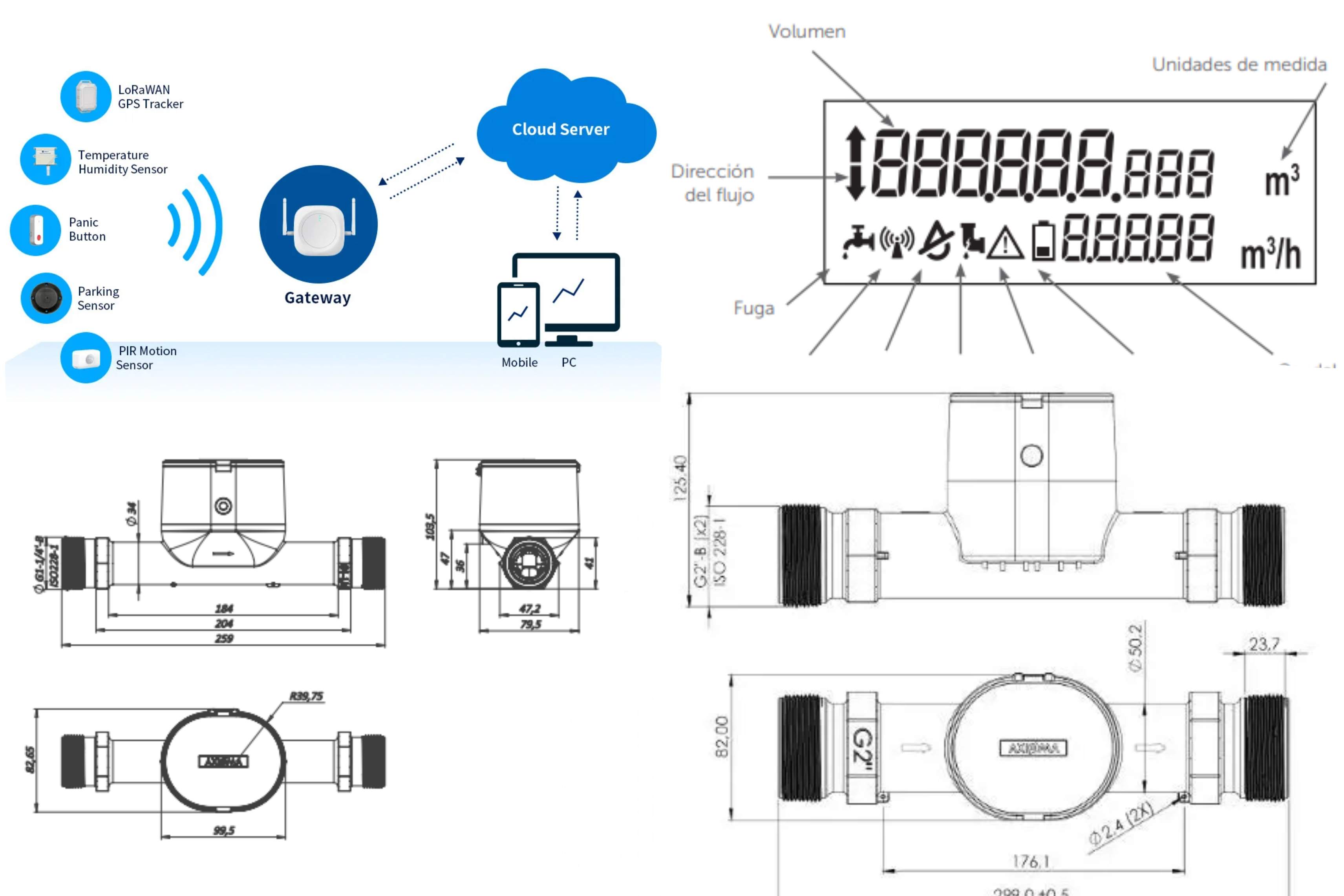

Especificaciones (por tamaño)

Tamaño del medidor QALCOSONIC W1

• ¾" (short)

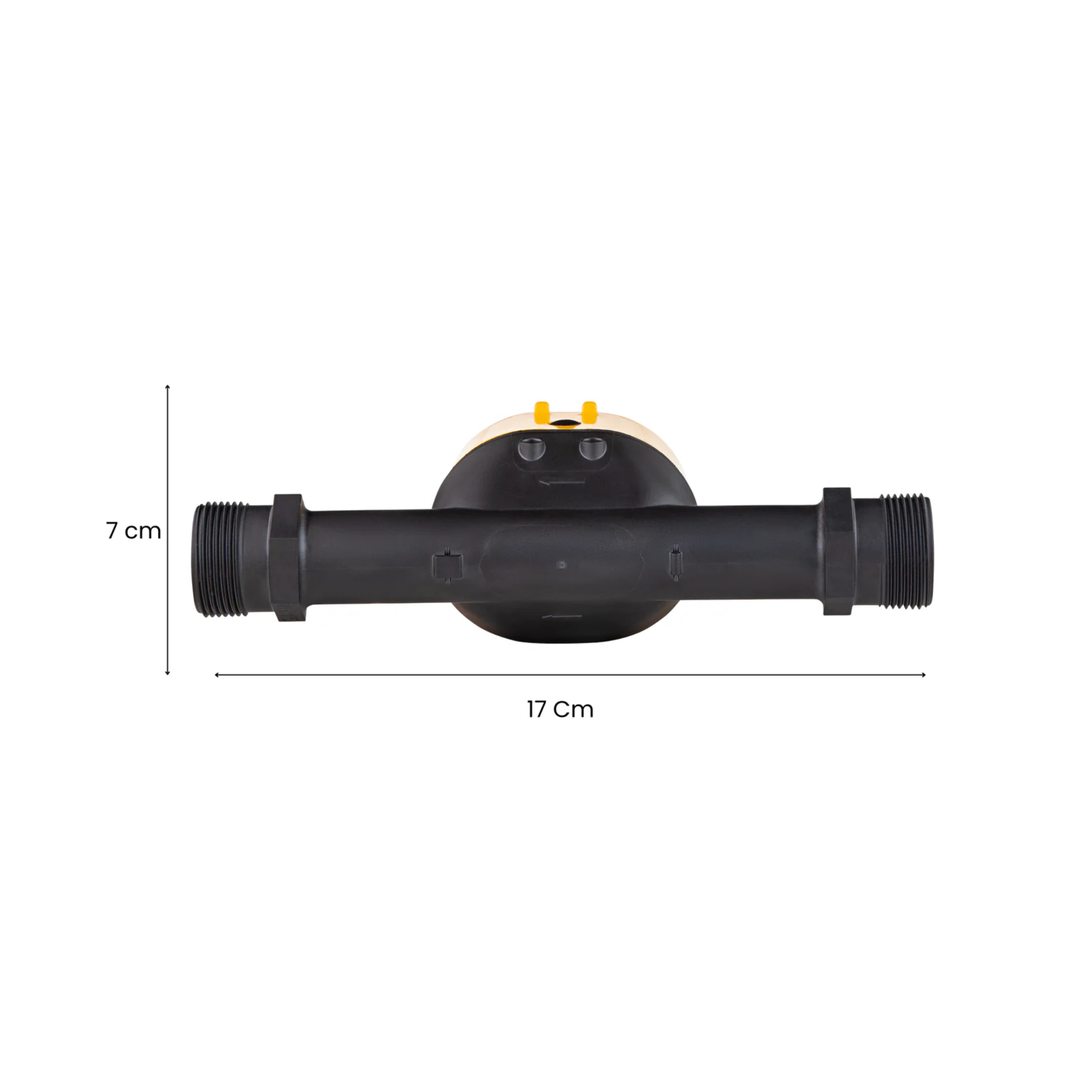

  • Designación y lay length: ¾" × 7½" (20 × 190 mm)

  • Rango operativo: 0,15…30 gpm (0,034…6,8 m³/h)

  • Rango bajo extendido: 0,044 gpm (10 l/h)

  • Capacidad máxima continua (SMOC): 30 gpm

  • Pérdida de presión: 3,6 psi @ 15 gpm (0,25 bar)

• 1"

  • Designación y lay length: 1" × 10¾" (25 × 273 mm)

  • Rango operativo: 0,3…50 gpm (0,068…11,4 m³/h)

  • Rango bajo extendido: 0,11 gpm (25 l/h)

  • Capacidad máxima continua: 50 gpm

  • Pérdida de presión: 2,3 psi @ 25 gpm (0,16 bar)

• 1½"

  • Designación y lay length: 1½" × 12⅝" (40 × 324 mm)

  • Rango operativo: 0,6…100 gpm (0,163…22,7 m³/h)

  • Rango bajo extendido: 0,275 gpm (62,5 l/h)

  • Capacidad máxima continua: 100 gpm

  • Pérdida de presión: 2,3 psi @ 50 gpm (0,16 bar)

La interfaz NFC y óptica está integrada en el panel
frontal superior de la calculadora. Está diseñado para
la lectura de datos a través del protocolo M-bus y la
configuración del medidor
